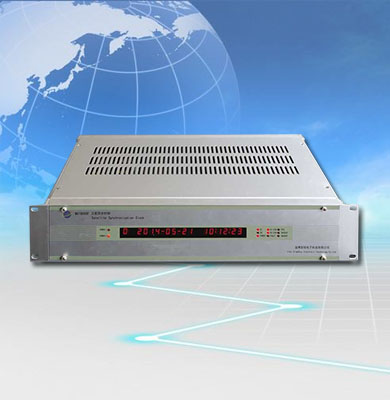

MAT6000卫星同步时钟
发布时间:2019-05-17 点击量:


在科技高度发展的今天,安全可靠的供电对国家的各个行业起着至关重要的作用。电网运行状态瞬息万变,而电网调度则实行分层多级管理,调度管理中心远离现场,因此在全网范围内自动化装置的实时时钟必须要有一个统一的时钟。另外,对于提高电能质量、电网调度操作、事故分析(特别是复杂事故分析)、实现电网运行工况的同步采样、提高高级应用软件计算的准确性等都具有十分重要的意义。今后随着电力市场的建立,电能量分时计费的推行,时钟同步的重要性将在经济上更加突出。但现在电力系统中设备大多采用不同厂家的自动化及微机保护设备,各设备采用各自独立的时钟,而各种时钟都有一定的偏差,这样在事故分析中,失去了时间基准,无法分析各开关动作的先后顺序,给故障分析带来了困难,且变电站往往有不同的装置需要接收时钟同步信号,其接口类型繁多,如RS-232C/422/485串行口、脉冲、IRIG-B接口等;装置的数量也不等,所以在实际应用中常感到卫星同步时钟装置的某些类型接口数量不够或缺少某种类型的接口,其结果就是该变电站中有些装置不能实现时钟同步,或者需要再增加一台甚至数台卫星同步时钟装置,而这往往受到资金不足或没有安装位置等限制。

因此我公司根据用户的实际需求及依据《电力系统的时间同步系统第1部分:技术规范》研制了MAT6000系列卫星同步时钟综合对时系统。该系统是采用先进的计算机检测及控制技术而设计的一种时间基准系统,可为电力、煤炭、石油、电信、邮电等系统中需要标准时间尺度的继电保护、调度自动化、综合自动化、通信及其系统提供高精度的时间基准信号,可以满足各种自动化设备对时间信号的要求。

1.1 主要特点

˜ 采用模块化积木式设计,可根据用户需求灵活配置。可以单主时钟使用;可以双主时钟(GPS、北斗)互为备用使用;可以单主时钟(或双主时钟)带一台或多台时标扩展装置使用;

˜ 采用进口接收模块,接收灵敏度高;

˜ 全球、全天候工作,能为用户提供连续、实时的精确时间,不受天气的影响;

˜ 接收天线安装方便,信号接收可靠性高,不受使用地域条件的限制;

˜ 所有信号输出口均经过光电隔离,抗干扰能力强;

˜ 架装式结构,2U或4U标准机箱,安装使用方便。

1.2 对接入设备的要求

   可以接入MAT6000系列卫星同步时钟系统的设备类型:

    ˜ 微机保护装置;

    ˜ 微机保护信息管理子站;

    ˜ 自动化系统(包括远动装置);

    ˜ 故障录波器;

˜ 其它要求时间统一的装置。

˜ 电能量管理系统;

各类接入MAT6000系列卫星同步时钟系统的设备应采用的时钟同步信号:

     ˜ 1PPS秒脉冲(空接点输入);

    ˜ 1PPM分脉冲(空接点输入);

    ˜ 1PPH时脉冲(空接点输入);

    ˜ IRIG-B(DC)时码(RS-422);

    ˜ IRIG-B(DC)时码(TTL);

    ˜ IRIG-B(AC)时码;

    ˜ 时间日期报文串口(RS-232)。

˜     网络对时信号

1.3 引用标准

所有标准都会被修改,使用本技术原则的各单位应探讨使用下列标准最新版本的可能性。

GB 191—2000 包装、储运图示标志

GB 4208—1993 外壳防护等级

GB 16836—2003 度量继电器和保护装置安全设计的一般要求

GB/T 2423.1—2001 电工电子产品环境试验  第2部分:试验方法 试验A:低温

GB/T 2423.2—2001 电工电子产品环境试验  第2部分:试验方法 试验B:高温

GB/T 2423.9—2001 电工电子产品基本环境试验规程 试验Cb:设备用恒定湿热试验方法

GB/T 2887—2000 电子计算机场地通用规范

GB/T 6107—2000 使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接口

GB/T  11287—2000  电气继电器 第21部分:量度继电器和保护装置的震动、冲击、碰撞和地震试验 第一篇:震动试验(正弦)(idt IEC60255-21-1:1988)

GB/T 14429—2005 远动设备和系统  术语(IEC TR3 60870-1-3:1997)

GB/T 14537—1993 量度继电器和保护装置的冲击与碰撞试验(idt IEC60255-21-2:1988)

GB/T 15153.1—1998 远动设备及系统 第2部分:工作条件  第1篇:电源和电磁兼容

GB/T 15153.2—2000 远动设备及系统 第2部分:工作条件  第2篇:环境条件(气候机械和其它非电影响因素)

GB/T 15527—1995 船用全球定位系统(GPS)接收机通用技术条件

GB/T 16435.1—1990 远动设备及系统接口(电气特性)

GB/T 17463—1998 远动设备和系统  性能要求

GB/T 19391—2003全球定位系统(GPS)术语及定义

GJB 2242—1994 时统设备通用规范

GJB 2991—1997 B时间码接口终端

GJB 2715—1996 国防计量通用术语

DL/T 1100.1—2009  电力系统的时间同步系统第1部分:技术规范

IEEE 1588-2008—网络测量和控制系统的精密时钟同步协议

华东电网时间同步系统技术规范

上海电网GPS时间同步系统技术原则和运行管理规定



2.系统组成

    MAT6000系列卫星同步时钟系统由MAT6000主时钟、MAT6000F时标扩展装置两部分组成。系统按主时钟的工作模式分单机型、双机型两种;

单机型:系统由一台MAT6000主时钟单独组成或由一台MAT6000主时钟带一至多台MAT6000F时标扩展装置组成。 主时钟与时标扩展装置之间采用光纤连接。

双机型:系统由两台MAT6000主时钟组成或由两台MAT6000主时钟带一至多台MAT6000F时标扩展装置组成。双主机热备份。主时钟与主时钟、主时钟与时标扩展装置之间采用光纤连接。
