MAT3000(4U双系统)
一.简 介
MAT3000时间同步装置是淄博星硕电子科技有限公司专为电力系统时间同步网提供的高精度、高可靠性的时间同步设备;可以接收卫星(GPS、北斗)时间信号、外部IRIG-B码信号,并采用FPGA完成先进的“时间驯服算法”,由高精度的卫星脉冲对本地晶振进行驯服,从而实现高精度的守时功能。同时,装置还具备时间同步监测单元,实现对站内设备的时间同步监测。
电力系统时间同步系统由主时钟和从时钟(不带GPS和北斗)组成。每台主时钟可以独立应用于一个最小系统,如小规模的发电站或者变电站、或者主站MIS系统。主时钟和从时钟均由可互换的插件板组成,可根据现场需要灵活更换或扩展不同的插件板来满足实际应用。对于分布式应用场合,则需增加插件板或从时钟(不带GPS和北斗)共同构成一个系统来满足需求。
主时钟和从时钟(不带GPS和北斗)之间的时标信号连接支持双光纤信道,确保从时钟(不带GPS和北斗)时间基准信号的稳定性。
MAT3000时间同步装置采用多个时间基准信号输入、主备冗余等构成了一个强健、稳定和可靠授时网络。
支持IEC-61850协议,提供对变电站内时间同步系统各组成部分进行时间在线监控的功能,并具备监测数据、状态上送主站、监测异常数据保存等功能;支持配置文件远程修改、导入,简化了现场服务、管理与维护工作,并具备强大的网络异常情况的抑制能力。
二.遵循的主要标准
(1) DL/T 1100.1-2018 电力系统的时间同步系统 第1部分:技术规范;
(2) DL/T 1100.6-2018 电力系统的时间同步系统 第6部分:监测规范;
(3) Q/GDW 11539-2016 电力系统时间同步及监测技术规范;
(4) GB/T 26866-2011 电力系统的时间同步系统检测规范;
(5) Q∕GDW 11202.5-2018 智能变电站自动化设备检测规范 第5部分:时间同步系统;
(6) PAL∕BZ 11202.5-2020 智能变电站自动化设备检测规范 第5部分:时间同步系统;
(7) 电力系统时间同步及监测装置检测方案(判定);
(8) 时间同步装置位置信息解析技术要求(判定);
(9) Q/GD 001-1154-3-2005广东电网变电站GPS时间同步系统技术规范;

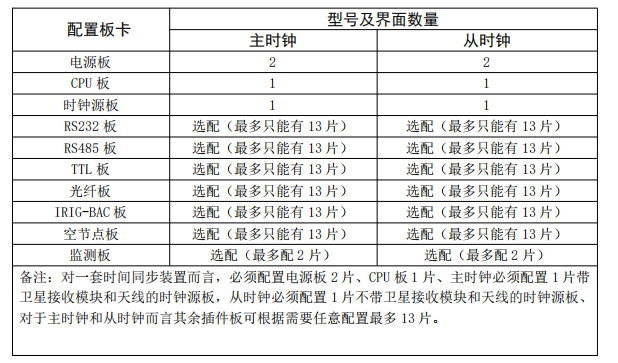

三.装置配置情况
